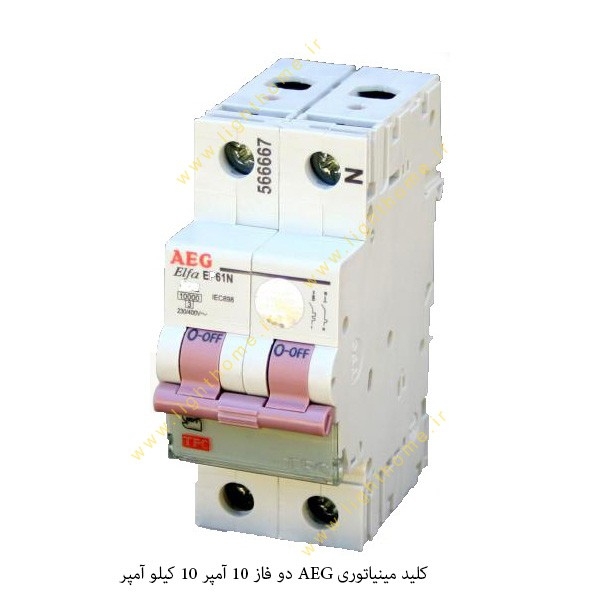

بررسی اجمالیکلید مینیاتوری AEG دو فاز 10 آمپر 10 کیلو آمپر
دو پل – جریان نامی 10 آمپر – قدرت اتصال کوتاه 10 کیلو آمپر – دو نوع B یا روشنایی و C یا موتوری
فیوز مینیاتوری AEG دو فاز 10 آمپر 10 کیلو آمپر وسیله ای حفاظتی است که در مدارهای الکتریکی و تجهیزات استفاده می شود تا وقتی که جریان بیشتر از حد جریان نامی از مدار الکتریکی عبور می کند مدار قطع شود تا به سایر وسایل و تجهیزات آسیبی وارد نشود و سالم بماند. جریان نامی این فیوز مینیاتوری 10 آمپر است یعنی کلید تا جریان 10 آمپر را عبور می دهد و به جریان بیشتر از 10 آمپر عکس العمل نشان می دهد و برق را قطع می کند. کلید مینیاتوری از دو مکانیزم برای عملکرد خود استفاده می کند. مکانیزم فیوز شامل عملکرد بی متالی و عملکرد مغناطیسی می باشد. عملکرد بی متال برای تشخیص جریان اضافه بار (جریان بیش از تحمل مدار) و عملکرد سیم پیچ برای قطع جریان اتصال کوتاه می باشد. طرز کار بی متالی به این صورت است که در رله های حرارتی سه تیغه گذاشته شده که چند حلقه سیم به دور آن پیچیده می شود. در اثر عبور جریان اضافه بار حرارت به بی متال ها منتقل می شود و موجب خم شدن تیغه می شود. فشار حرکت بی متال موجب جا به جا شدن اهرم می شود و با جا به جا شدن اهرم یک میکروسوئیچ تغییر وضعیت می دهد و برق مدار قطع می شود.
قطع جریان اتصال کوتاه به وسیله یک سیم پیچ با قطر زیاد و تعداد دور کم می باشد. وقتی جریان اتصال کوتاه که جریان بسیار زیادی است از مدار عبور می کند سیم پیچ به یک آهنربا تبدیل می شود و کنتاکتت فیوز را قطع می کند. از نظر سرعت عملکرد و نوع مصرف نیز کلید مینیاتوری AEG به دو نوع فیوز تندکار و کندکار تقسیم می شود. فیوز تندکار (کلید مینیاتوری نوع B یا روشنایی) در جریان اضافه بار بین 3 تا 5 برابر جریان نامی در زمان مشخص مدار را قطع می کنند و حساسیت مناسبی برای مصارف روشنایی و خانگی مانند تابلو برق دارند و فیوز کندکار (کلید مینیاتوری نوع C یا موتوری) در جریان اضافه بار بین 5 تا 10 برابر جریان نامی در زمان مشخص مدار را قطع می کنند و زمان قطعشان از تیپ B بیشتر است و برای مصارف صنعتی و موتورها مانند کولر گازی یا پمپ آب خانگی مورد استفاده قرار گرفته می شود.
