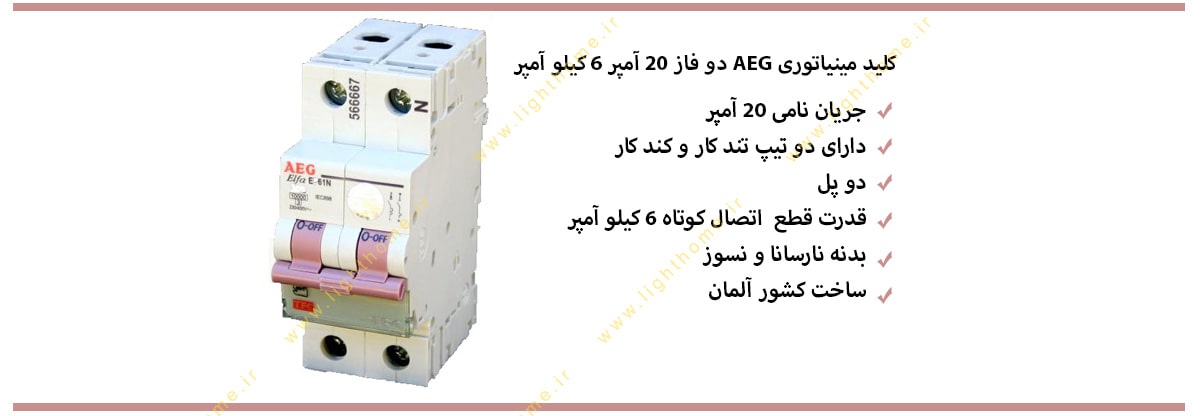

بررسی اجمالیکلید مینیاتوری AEG دو فاز 20 آمپر 6 کیلو آمپر
کلید مینیاتوری دو فاز 20 آمپر AEG – جریان نامی 20 آمپر – دو پل – قدرت قطع جریان اتصال کوتاه 6 کیلو آمپر – موجود در دو تیپ روشناییB و موتوری C
کلید مینیاتوری دو فاز 20 آمپر AEG در دو تیپ روشنایی یا B و موتوری یا C ساخته شده است و برای حفظ وسایل برقی از آسیب در مدار الکتریکی به کار می رود. عملکرد این کلید مینیاتوری دو پل به این صورت است که اگر در مدار اتصال کوتاه رخ دهد و یا اگر جریان لحظه ای برای مدت زمان مشخصی از مقدار جریان مجاز مدار بالاتر رود جریان مدار قطع می شود تا به اجزای دیگر مدار آسیبی وارد نشود و سالم بماند. فیوز مینیاتوری آ.ا.گ از دو مکانیزم برای عملکرد استفاده می کند. عملکرد بی متالی برای حفاظت اضافه بار و عملکرد مغناطیسی جهت حفاظت از اتصال کوتاه است. تشخیص جریان اضافه بار بر عهده یک فلز (بیمتال) است که به وسیله عبور جریان مدت دار بیشتر از مقدار جریان نامی گرم می شود و بر اثر خم شدن باعث عمل کنتاکت فیوز مینیاتوری می شود و مدار را قطع می کند. جریان اتصال کوتاه نیز توسط یک سیم پیچ با قطر بالا و تعداد دور کم می باشد که به صورت مغناطیسی مشخص می شود تا کلید مینیاتوری عکس العمل نشان دهد.
کلید مینیاتوری AEG بر اساس مدت زمانی که طول می کشد تا مدار الکتریکی قطع شود و قدرت تحمل جریان اضافی و کاربردی که دارد دارای انواع گوناگونی می باشد تا با توجه به مصارف مختلف و شدت جریان مورد نیاز به کار برده شود. تیپB به دلیل میزان حساسیتی که دارد به فیوز نوع تندکار معروف می باشد و برای مصارف خانگی و روشنایی استفاده می شود. در این نوع فیوز وقتی جریان اضافه بار بین 3 تا 5 برابر جریان نامی می شود جریان مدار الکتریکی قطع می شود تا از آسیب رسیدن به وسایل برقی جلوگیری شود. تیپ C چون مدت زمان بیشتری طول می کشد تا جریان مدار را قطع نماید به نوع کندکار معروف است. در این نوع فیوز وقتی جریان مدار را قطع می کند که جریان اضافه بار بین 5 تا 10 برابر جریان نامی مدار باشد و به همین دلیل برای مصارف صنعتی، ماشین آلات مناسب می باشد. فیوز تیپ C تیپ موتوری نیز نامیده می شود.
